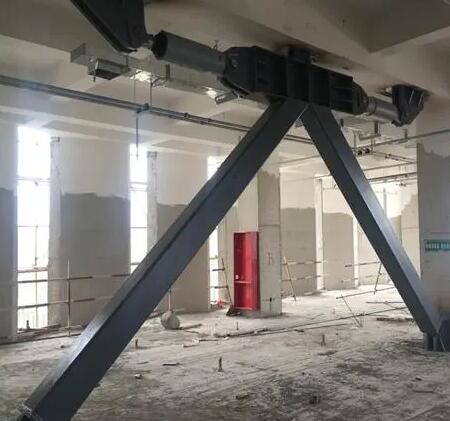

粘滞阻尼器(VFD)安装施工(人字)
按阻尼器布置图确定阻尼器安装的具体位置及相应型号，在其安装位置所在梁柱上分别画出中心线，按图所示位置安装上节点板。将阻尼器吊装到位，并与上节点板正确连接(穿入销轴并安装弹簧挡圈)，穿好销轴后临时固定，测量阻尼器销轴孔间距;在地面焊接水平支撑节点板，焊接要求同上节点板，焊接水平支撑上部滑道，吊装水平支撑组合件，穿销轴阻尼器连接，调至水平后临时固定。
图片来源网络，侵删
测量水平支撑中点到下梁柱交点距离，配切支撑杆，临时固定，再次校核水平支撑是否水平，如水平则点焊固定，检查整个人字支撑，是否倾斜，扭转，如发生明显倾斜，扭转则必须切除重新调整，步骤同上，如无缺陷则将所有焊缝焊接牢固，最后按图焊接加劲板，打磨所用焊缝，拆除所有临时固定，涂防锈底漆和面漆，安装完成，清理现场。

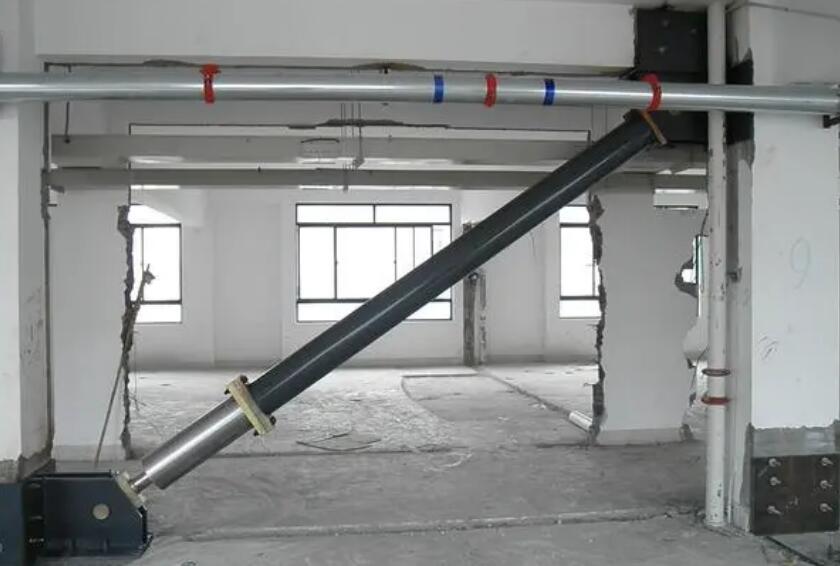

粘滞阻尼器(VFD)安装施工(斜支撑式)：
图片来源网络，侵删
(1)按阻尼器布置图确定阻尼器安装的具体位置，在其梁柱上分别画出中心线。
(2)按图所示位置安装上节点板。
(3)将阻尼器吊装到位，并与上节点板正确连接(穿入销轴并安装弹簧挡圈)。
(4)试安装下节点板，如尺寸合适即可将节点板与VFD耳板用销轴连接，并与结构点焊固定;如尺寸有所偏差则根据现场情况对节点板进行修正，然后重复本步骤。
(5)下节点板处的销轴拔出，焊接下节点板所有接缝处。
(6)VFD 耳板与下节点板穿入销轴，并安装弹簧挡圈。
(7)打磨所用焊缝，并涂防锈底漆和面漆。
(8)安装完成，清理现场。
粘滞阻尼器(VFD)安装施工(支墩式)：
(1)按阻尼器布置图确定埋件安装的具体位置并将埋件吊装到位。
(2)按图对阻尼器上部连接墙埋件进行施工，注意避让墙内钢筋，位置确定后点焊固定，左右安装误差不宜大于20mm。
(3)扎上部连接墙模板，浇筑混凝土。
(4)待其强度达标后清理表面，安装对应阻尼器;按阻尼器布置图确定阻尼器安装的具体位置及相应型号，在其支墩分别画出中心线。
(5)将阻尼器吊至安装平面，穿节点板，点焊固定。
(6)测量阻尼器与埋件是否垂直，阻尼器本身是否水平，如不垂直水平，打磨掉点焊固定点，重新调整，直至垂直，水平。
(7)将阻尼器节点板与预埋件满焊。
(8)打磨焊缝，清理现场，安装完成。
